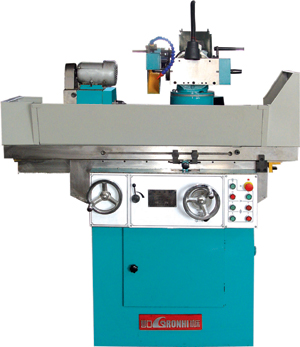

工具磨床系列 |
|
一、机床的主要技术参数
1、基本尺寸：
|
工作台上最大工件回转直径 |
φ250mm |
|
前后顶尖距 |
630mm |
|
后顶尖与万能夹头顶尖距 |
480mm |
|
后顶尖与头架顶尖距 |
480mm |
2、加工范围：
|
磨削工件直径 |
外圆工件 |
φ5~φ50 |
|
内圆工件 |
φ10~φ50 |
|
刀具 |
φ250 |
|
磨削工件最大长度 |
外圆工件 |
300mm |
|
内圆工件 |
80mm |
|
刀具 |
400mm |
3、工作台部分：
|
工作台台面（长x宽） |
900x135mm |
|
工作台最大回转角度 |
30° |
|
工作台纵向移动量 |
400mm |
|
工作台液压移动速度 |
0.1~6m/min |
4、磨头部分：
|
磨头在水平面内回转角度 |
360° |
|
磨头在垂直面内回转角度 |
±15° |
|
磨头最大垂直移动量 |
210mm |
|
磨头最大横向移动量 |
210mm |
|
手轮每转磨头横向移动量 粗/细 |
4mm/1mm |
|
手轮每格磨头横向移动量 粗/细 |
0.02mm/0.005mm |
|
手轮每转磨头垂直进给量 |
2mm |
|
手轮每格磨头垂直进给量 |
0.01mm |
|
磨头主轴末端锥度 |
1 : 5 |
|
主轴电机 |
功率 |
1.1kw |
|
转速 |
2800rpm |
|
主轴转速 |
3000rpm/5600rpm |
|
砂轮规格
（长x宽x内径） |
平形1 |
200x25x32 |
|
平形2 |
150x13x32 |
|
碗形 |
125x32x32 |
|
内圆磨头转速 |
12500rpm |
|
内圆磨头用砂轮
（外径x宽度x内径） |
25x20x6 |
5、头架
|
头架电机 |
功率 |
0.25kw |
|
转速 |
1400rpm |
|
头架主轴锥孔 |
莫氏3号 |
|
头架主轴转速（rpm） |
70、100、140、195、275、385 |
6、液压系统
|
主油路压力 |
1Mpa~1.3Mpa |
|
润滑压力 |
0.3Mpa~0.5Mpa |
7、其它
|
油泵电机 |
功率 |
0.55kw |
|
转速 |
1400rpm |
|
水泵电机 |
功率 |
0.12kw |
|
转速 |
2880rpm |
|
吸尘泵电机
(特殊定货) |
功率 |
0.75kw |
|
转速 |
2880rpm |
|
机床总容量 |
2.87kw |
|
机床重量 |
净重 |
1150kg |
|
毛重 |
1450kg |
|
机床外形尺寸(长x宽x高) |
1350x1340x1300(mm) |
|
|
