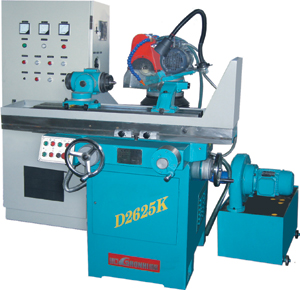

二．机床的主要规格与参数
1、基本尺寸
①磨削工件最大直径………………………………………250
②前后顶尖距………………………………………………650
③后顶尖与万能夹头顶尖距………………………………480
2、工作台部分：
①工作台台面（长×宽）…………………………………940×135
②纵向行程：………………………………………………400
③横向行程：………………………………………………230
④工作台最大回转角度……………………………………±45°
⑤刻度盘转一周工作台横向移动量………………………3
⑥刻度盘转一格工作台横向移动量………………………0.02
3、磨头部分：
①磨头的最大垂直移动量…………………………………230
②主轴未端锥度……………………………………………1：5
③砂轮最大直径……………………………………………150
④砂轮装夹部分厚度………………………………………12
⑤刻度环转一周磨头垂直移动量…………………………2.
⑥刻度环转一格磨头垂直移动量…………………………0.01
⑦磨轮转速（无级调速）…………………………………0～3300rpm
⑧磨头在水平面内的回转角度……………………………±300
⑨磨头在垂直面内的回转角度……………………………±150
4、万能夹头锥孔……………………………………………7：24、莫氏5号
5、其它：
①主传动变频电动机：
型号…………………………………………………………3～YP-50-11-2
功率…………………………………………………………1.1Kw
转速(无级调速)……………………………………………0～3300rpm
②电解液泵电动机：
型号…………………………………………………………AOB-50
功率…………………………………………………………0.12Kw
转速…………………………………………………………2800rpm
③吸尘泵电动机：
型号…………………………………………………………Y801-2
功率…………………………………………………………0.75Kw
转速…………………………………………………………2825rpm
④机床的轮廓尺寸(长×宽×高)…………………………1350×1270×1250
⑤机床的重量：
净重…………………………………………………………1000Kg
毛重…………………………………………………………1300Kg
|
