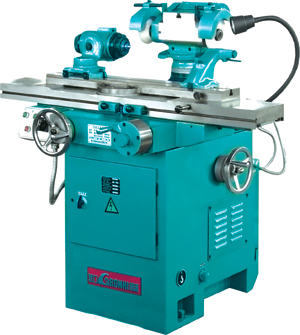

工具磨床系列 |
|
机床主要参数：
1. 磨削工件最大直径: 250
- 前后顶尖距: 650
- 后顶尖与万能夹头顶尖距: 480
- 工作台台面(长X宽): 940X135
- 工作台最大回转角度: 120度
- 工作台纵向移动量: 400
- 工作台横向移动量: 230
- 顶尖中心线对砂轮中心线间最小距离: 30
- 顶尖中心线对砂轮中心线间最大距离: 260
- 刻度盘转一周工作台横向移动量: 3
- 刻度盘转一格工作台横向移动量: 0.02
- 磨头在水平面内的架转角度: 360度
- 磨头在垂直面内的回转角度: ±15度
- 磨头最大垂直移动量 顶尖中心线以上: 195
顶尖中心线以下: 35
- 刻度盘转一格磨头垂直移动量: 0.01
- 主轴末端锥度; 1: 5
- 砂轮最大直径: 150
- 主电机功率: 0.45/0.60Kw
- 主轴转速: 2650/3800/5350/7600rpm
- 磨外圆电动机 功率: 0.25kw
- 机床净重: 1000kg
- 机床外观尺寸: 1350X1270X1250
23.电源: 交流三相380V±10% 50Hz
24. 机床总功率: 1.78kw |
|
