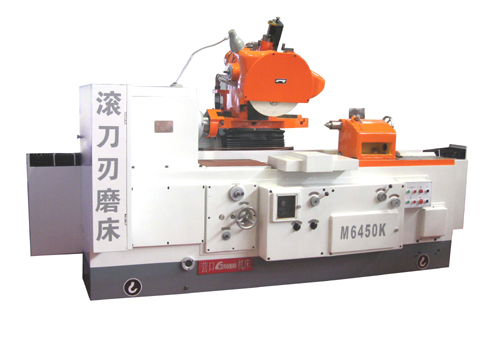

滚刀磨床系列 |
|
机床的详细规格：
1、主要参数
|
刃
磨
规
格 |
可磨滚刀最大直径 毫米 |
Φ500 |
|
可磨滚刀最大长度 毫米 |
600 |
|
最大磨削齿面深度 毫米 |
100 |
|
被磨滚刀槽数 个 |
6、7、8、9、10、11、12、14、16、18、20 |
|
螺旋槽导程 毫米 |
2000～∞ |
|
|
机床外形尺寸（长×宽×高） 毫米 |
3770×1640×1900 |
|
|
机床净重 毛重 公斤 |
4500 6000 |
2、主要部件规格
|
磨
头
滑
板
系
统 |
最大砂轮直径 毫米 |
450 |
|
砂轮主轴转速 转/分 |
1500 |
|
磨头架垂直移动量 毫米 |
300 |
|
磨头架手轮每转的垂直移动量 毫米 |
0.25 |
|
磨头架横向移动量 毫米 |
100 |
|
砂轮主轴套筒轴向移动量 毫米 |
30 |
|
砂轮修正每次进给量 毫米 |
0.025 |
|
金刚石笔最大移动量 毫米 |
125 |
|
磨头在水平面内最大的回转角度 度 |
±15o |
|
砂轮主轴与水平面的角度 度 |
15o |
|
磨头滑板最大行程 毫米 |
850 |
|
磨头滑板移动速度 米/分 |
2～8 |
|
顶
针 |
顶针距工作台的高度 毫米 |
300 |
|
前后顶针尖的最大距离 毫米 |
1400 |
|
尾架套筒顶尖孔 莫氏 |
5# |
|
|
|
|
|
液
压
系
统 |
主油路调整压力 公斤/厘米2 |
16～20 |
|
润滑油路调整压力 公斤/厘米2 |
1～2 |
|
液压马达调整压力 公斤/厘米2 |
14～18 |
|
油泵流量 升/分 |
100 |
|
|
|
|
|
电
动
机 |
砂轮主轴电动机 千瓦 转/分 |
3Kw 1500rpm |
|
油泵电动机 千瓦 转/分 |
5．5Kw 1440 rpm |
|
升降传动电动机 千瓦 转/分 |
1.5Kw 1000 rpm |
|
吸尘电动机 千瓦 转/分 |
0.75 Kw 2800 rpm | |
|
