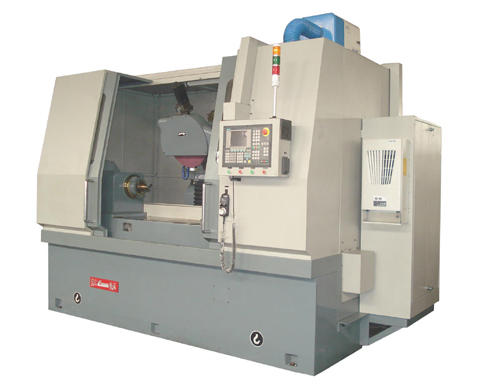

MHK6450数控滚刀刃磨床

1、主要技术规格:
2.1加工滚刀最大直径:                                 500㎜
2.2滚刀容屑槽数:                                     1-99
2.3滚刀容屑槽导程:                                   2000-∞㎜
2.4滚刀容屑槽最大螺旋角:                             ±150
2.5加工滚刀最大齿深:                                 100㎜
2.6砂轮
2.6.1砂轮直径:                                       450㎜
2.6.2砂轮最大线速度:                                 35米/秒
2.6.3砂轮主轴的轴向移动量:                          30㎜
2.6.4磨头的横向移动量:                              100㎜
2.6.5磨头的纵向最大行程:                            800㎜
2.6.6磨头的纵向移动速度:                            ≤18米/分
2.6.7磨头的回转角度:                                ±150
2.6.8磨头电机功率:                                  3Kw 1500rpm
2.7工件主轴及尾架中心高:                            300㎜
2.8工件主轴孔的内锥度:                              莫氏6号
2.9尾架的最大行程:                                  60㎜
2.10工件主轴和尾架两顶尖的最大距离:                 1400㎜
2.11磨头升降电机:                                   3Kw 1500rpm
2.12液压系统电机:                                   1.1Kw 1400rpm
2.13冷却泵:                                         0.4Kw 2800rpm
2.14控制系统:                                       SIEMENS 802C型
2.15 滑板移动伺服电机:                               M=27nm 3000rpm
2.16滑板移动分辨率:                                  0.001㎜
2.17分度头伺服电机:                                  M=11nm 3000rpm
2.18工件回转分辨率:                                  0.0010
2.19机床外形尺寸:                                    3200×3000×2600㎜
2.20机床净重:                                        4500Kg
