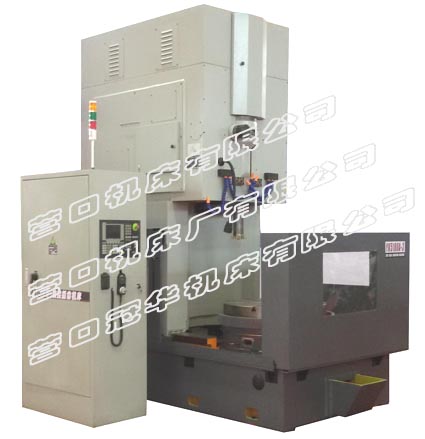

插齿机床系列 |
|
.主要规格及技术参数
|
序号 |
项 目 |
单位 |
机床参数 |
用户参数 |
备注 |
|
1 |
最大加工工件外径（外齿/内齿） |
mm |
φ800/φ1100 |
|
|
|
2 |
最大加工工件模数 |
mm |
12 |
|
|
|
3 |
加工齿数 |
|
任意 |
|
|
|
4 |
最大加工齿宽 |
mm |
280 |
|
|
|
5 |
插齿刀最大冲程长度 |
mm |
300 |
|
|
|
6 |
插齿刀主轴冲程数 |
str/min |
30～200 |
|
无级 |
|
7 |
插齿刀行程位置调整量 |
mm |
50 |
|
|
|
8 |
工作台圆周进给量 |
mm/str |
0～2 |
|
无级 |
|
9 |
立柱径向进给速度 |
mm/min |
0～1000 |
|
|
|
10 |
立柱径向进给行程（X轴） |
mm |
750 |
|
|
|
11 |
插齿刀让刀量 |
mm |
≥0.5 |
|
|
|
12 |
插齿刀安装轴颈直径 |
mm |
φ44.443 |
|
|
|
13 |
刀具主轴直径 |
mm |
φ100 |
|
|
|
14 |
工作台直径 |
mm |
φ920 |
|
|
|
15 |
工作台中心孔直径 |
mm |
φ350 |
|
|
|
16 |
工作台最大承重 |
Kg |
6000 |
|
|
|
17 |
工作台极限转速（B轴） |
r/min |
2.3 |
|
|
|
18 |
插齿刀轴心线至工作台轴心线距离 |
mm |
0～750 |
|
|
|
19 |
插齿刀安装端面至工作台面距离 |
mm |
530～880 |
|
|
|
20 |
数控轴最小编程量 |
mm |
0.001 |
|
|
|
21 |
主电机功率 |
KW |
15 |
|
|
|
22 |
总功率 |
KW |
25 |
|
|
|
23 |
机床净重 |
Kg |
16000 |
|
|
|
24 |
机床尺寸（长X宽X高） |
mm |
4700X3500X3490 |
|
占用空间 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
