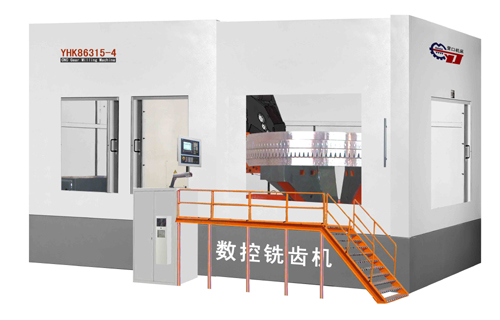

铣齿机床系列 |
|
2. 主要规格及技术参数
|
序号 |
项目 |
单位 |
内齿参数 |
外齿参数 |
|
1 |
最大加工工件直径 |
mm |
φ2500 |
φ2500 |
|
2 |
最小加工顶圆直径 |
mm |
ф800 |
ф0 |
|
3 |
加工齿数 |
|
任意 |
任意 |
|
4 |
最大模数 |
mm |
26 (内齿铣削) |
32 |
|
5 |
最大螺旋角 |
度 |
±30(内齿) |
45 |
|
6 |
最大齿宽 |
mm |
600 (螺旋角0°) |
1000 |
|
7 |
工作台最大承重 |
Kg |
25000 |
25000 |
|
8 |
工作台直径 |
mm |
φ2110 |
φ2110 |
|
9 |
工作台最高转速 |
r/min |
1.5 |
1.5 |
|
10 |
铣刀盘最大尺寸（直径） |
mm |
ф420 |
ф450 |
|
11 |
刀具最大宽度 |
mm |
115 |
115 |
|
12 |
工件最大环形厚度（含工装） |
mm |
560 |
|
|
13 |
铣刀架电机功率 |
KW |
46 |
46 |
|
14 |
铣刀中心至工作台中心距离（水平） |
mm |
0～1200 |
110～1700 |
|
15 |
铣刀中心距工作台面距离（垂直） |
mm |
855～2155 |
855～2155 |
|
16 |
铣刀转速范围 |
r/min |
25～175 |
25～175 |
|
17 |
立柱水平行程(X轴) |
mm |
1590 |
1590 |
|
18 |
内铣刀架垂直行程(Z轴) |
mm |
1300 |
1300 |
|
19 |
立柱水平快速移动速度(X轴) |
mm/min |
2000 |
2000 |
|
20 |
内铣刀架垂直快速移动速度(Z轴) |
mm/min |
1000 |
1000 |
|
21 |
立柱水平进给速度(X轴) |
mm/min |
0.1-1000 |
0.1-1000 |
|
22 |
内铣刀架垂直行程进给速度(Z轴) |
mm/min |
0.1-1000 |
0.1-1000 |
|
23 |
工作台定位精度 |
秒 |
±3 |
±3 |
|
24 |
机床总重量 |
t |
50000 |
|
25 |
电气总容量 |
KVA |
84 | |
|
