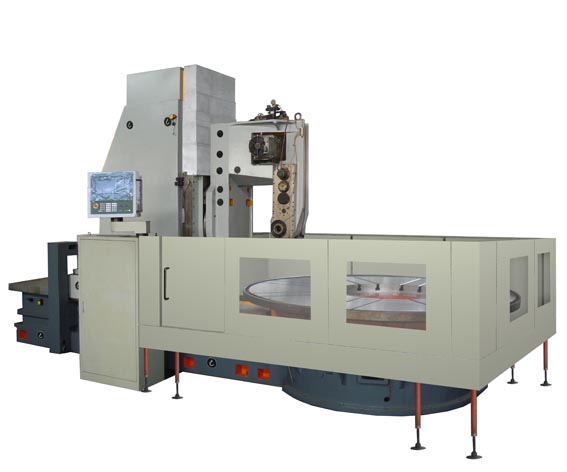

序号

项目

单位

内齿参数

外齿参数

       1

最大加工工件直径

mm

ф3150

ф3150

       2

最小加工顶圆直径

mm

ф800

ф400

       3

加工齿数



任意

任意

       4

最大模数

mm

25 (内齿铣削)

32

       5

最大螺旋角（要求保证最小半度分度）

度

±30(内齿)

45

       6

最大齿宽

mm

600 (螺旋角0°)

1000

       7

工作台最大承重

Kg

60000

60000

       8

工作台直径

mm

ф2640

ф2640

       9

工作台最高转速

r/min

1.5

1.5

     10

铣刀盘最大尺寸（直径）

mm

ф420

ф450

     11

刀具最大宽度

mm

115

115

     12

工件最大环形厚度（含工装）

mm

560



     13

铣刀架电机功率

KW

46

46

     14

铣刀中心至工作台中心距离（水平）

mm

0～2400

400～2000

     15

铣刀中心距工作台面距离（垂直）

mm

855～2155

855～2155

     16

铣刀转速范围

r/min

25～150

25～150

     17

立柱水平行程(X轴)

mm

2400

2400

     18

内铣刀架垂直行程(Z轴)

mm

1300

1300

     19

立柱水平快速移动速度(X轴)

mm/min

2000

2000

     20

内铣刀架垂直快速移动速度(Z轴)

mm/min

1000

1000

     21

立柱水平进给速度(X轴)

mm/min

0.1-1000

0.1-1000

     22

内铣刀架垂直行程进给速度(Z轴)

mm/min

0.1-1000

0.1-1000

     23

铣削最大扭矩

N.m

3000

3000

     24

工作台定位精度

秒

±4

±4

     25

垂直刀架水平进给电机型号



西门子1FK7103

     26

垂直刀架垂直进给电机型号



西门子1FK7103

     27

工作台圆周进给电机额定型号



西门子1FK7105

     28

机床总重量

t

55000

29

电气总容量

KVA

84
